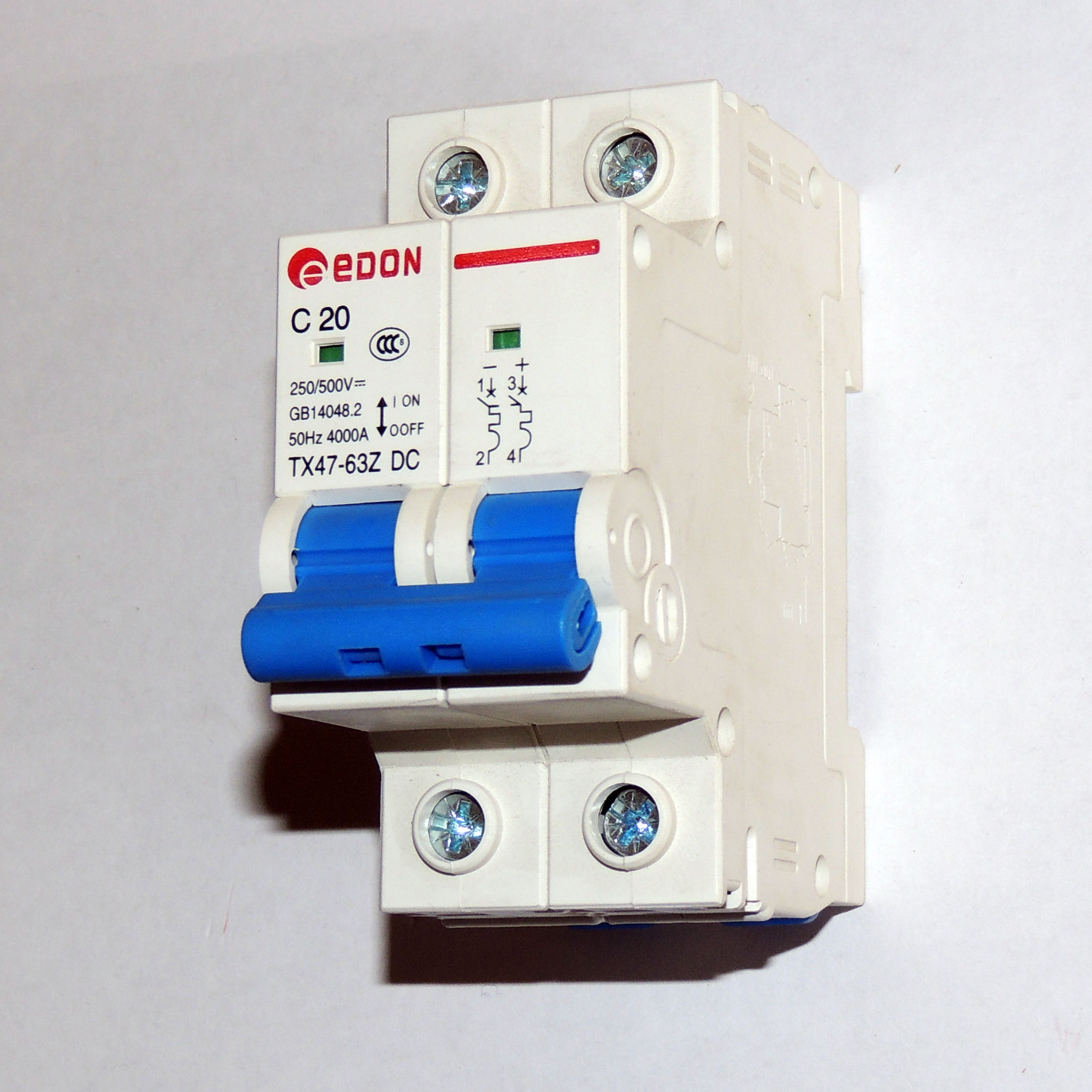

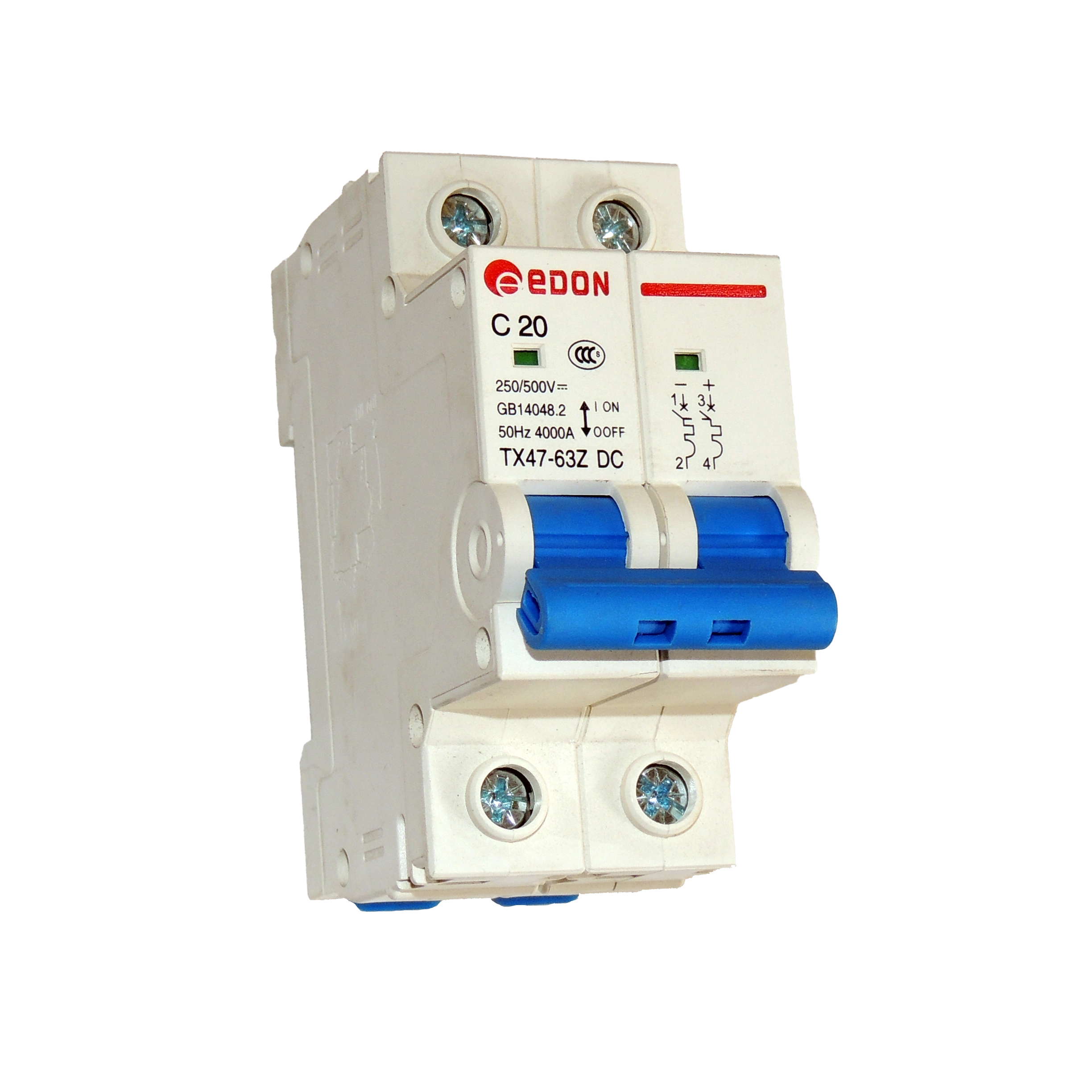

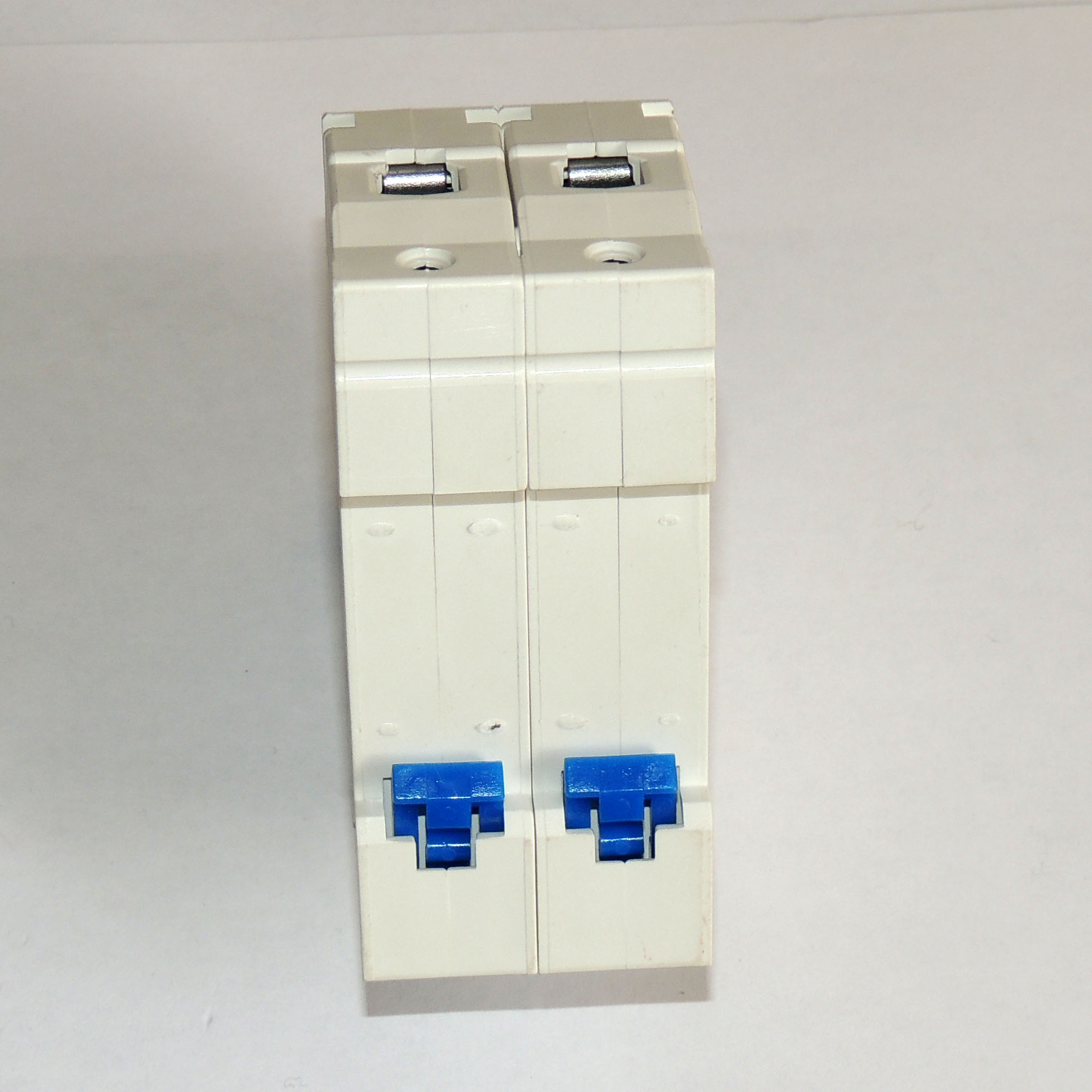

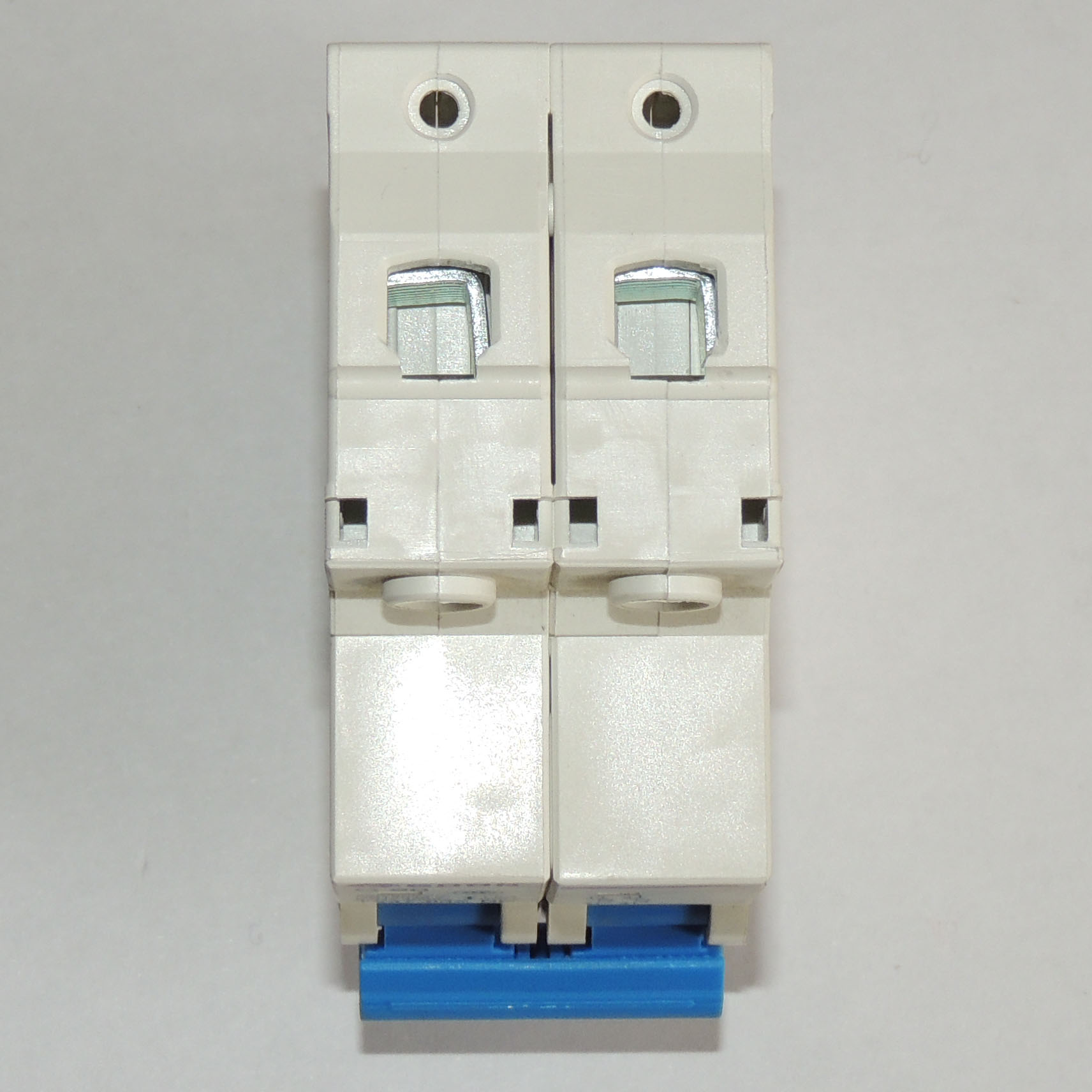

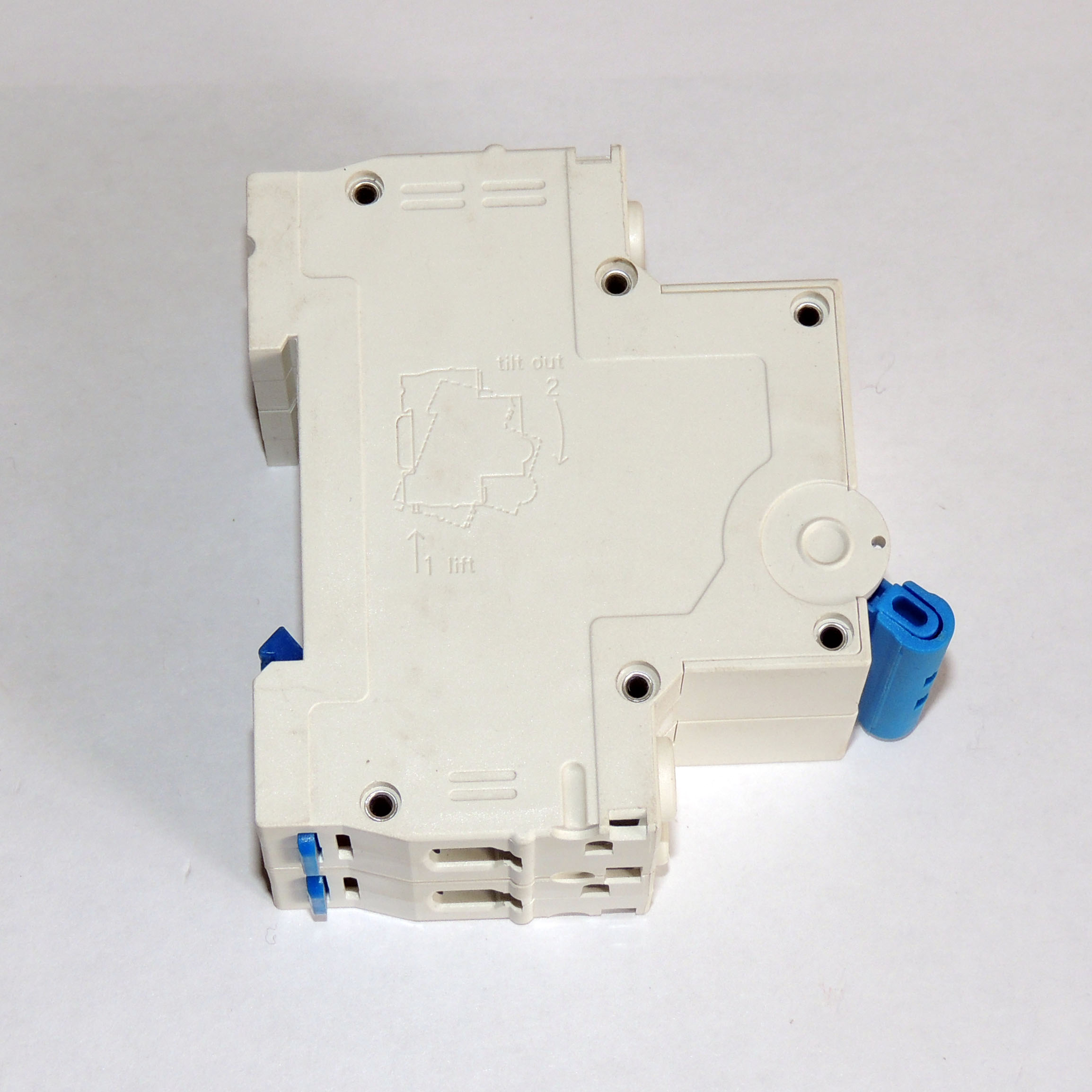

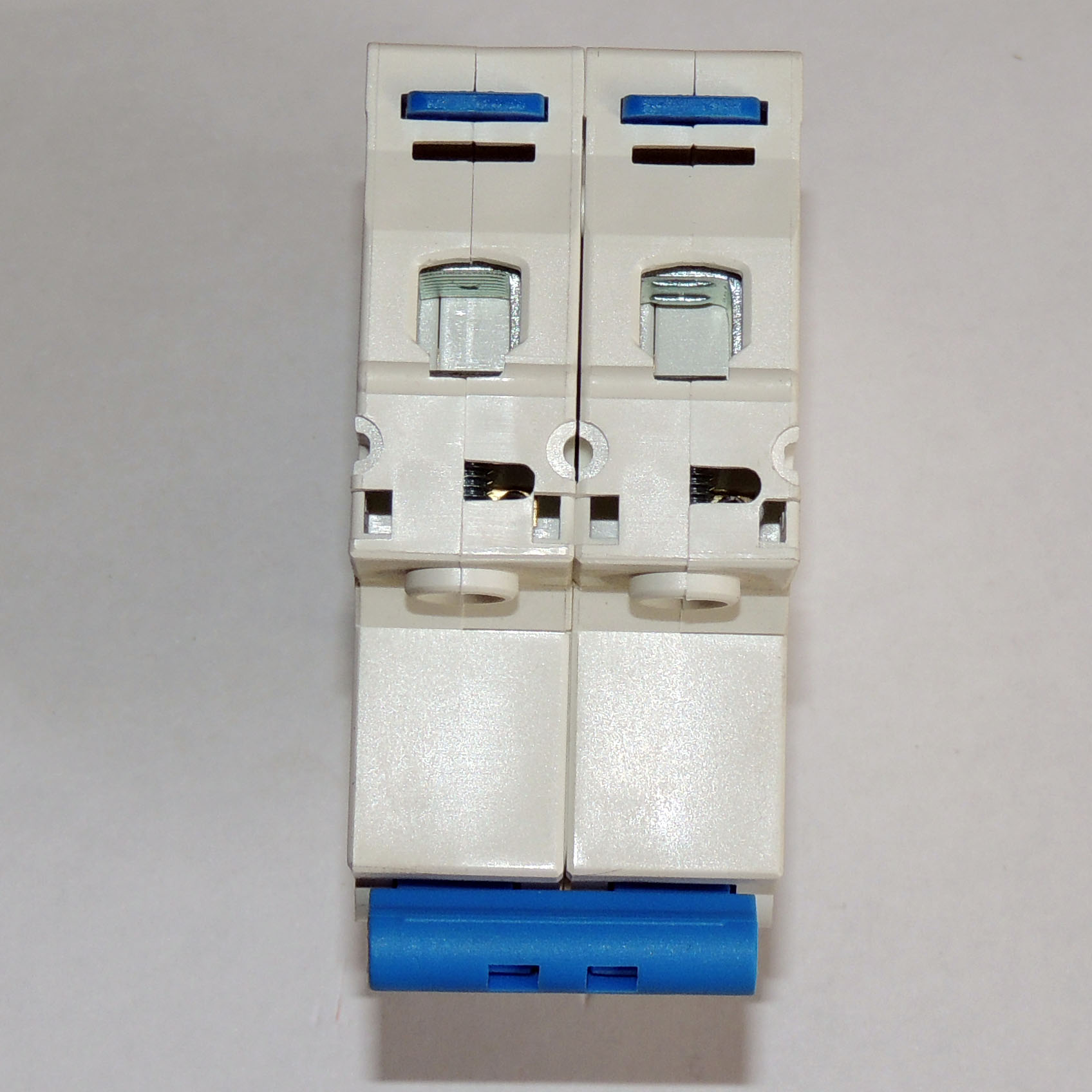

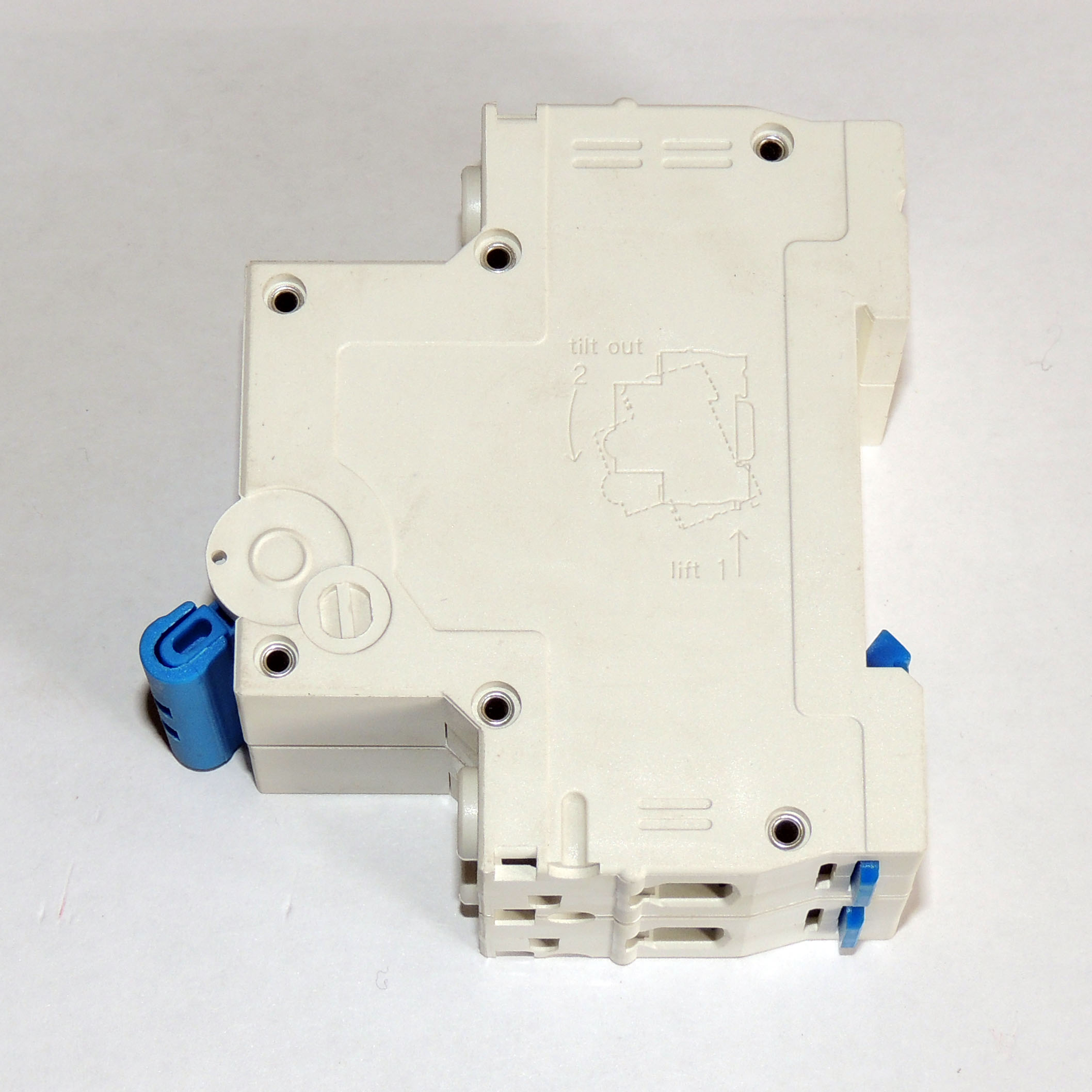

TX47-63Z DC — автоматический выключатель, предназначенный для защиты цепей постоянного тока (DC) от перегрузок и коротких замыканий. Подходит для применения в солнечных электростанциях, аккумуляторных системах, инверторных установках, промышленной автоматике и других DC-сетях. Оснащён бесконтактной дугогасительной системой, рассчитан на работу с напряжением до 500 В DC и номинальным током 20 А.

Технические характеристики:

• Номинальный ток: 20 А

• Характеристика отключения: C (для нагрузок с умеренными пусковыми токами)

• Рабочее напряжение: до 500 В DC

• Отключающая способность: 4000 А (это максимальный ток короткого замыкания, который автоматический выключатель способен безопасно разорвать однократно, без разрушения корпуса и контактов.)

• Стандарт: GB14048.2 (аналог IEC 60947-2)

• Модель: TX47-63Z DC

• Контроль положения: ON / OFF

• Рабочая частота: 50 Гц (для тестирования и сертификации; к DC это не относится напрямую)

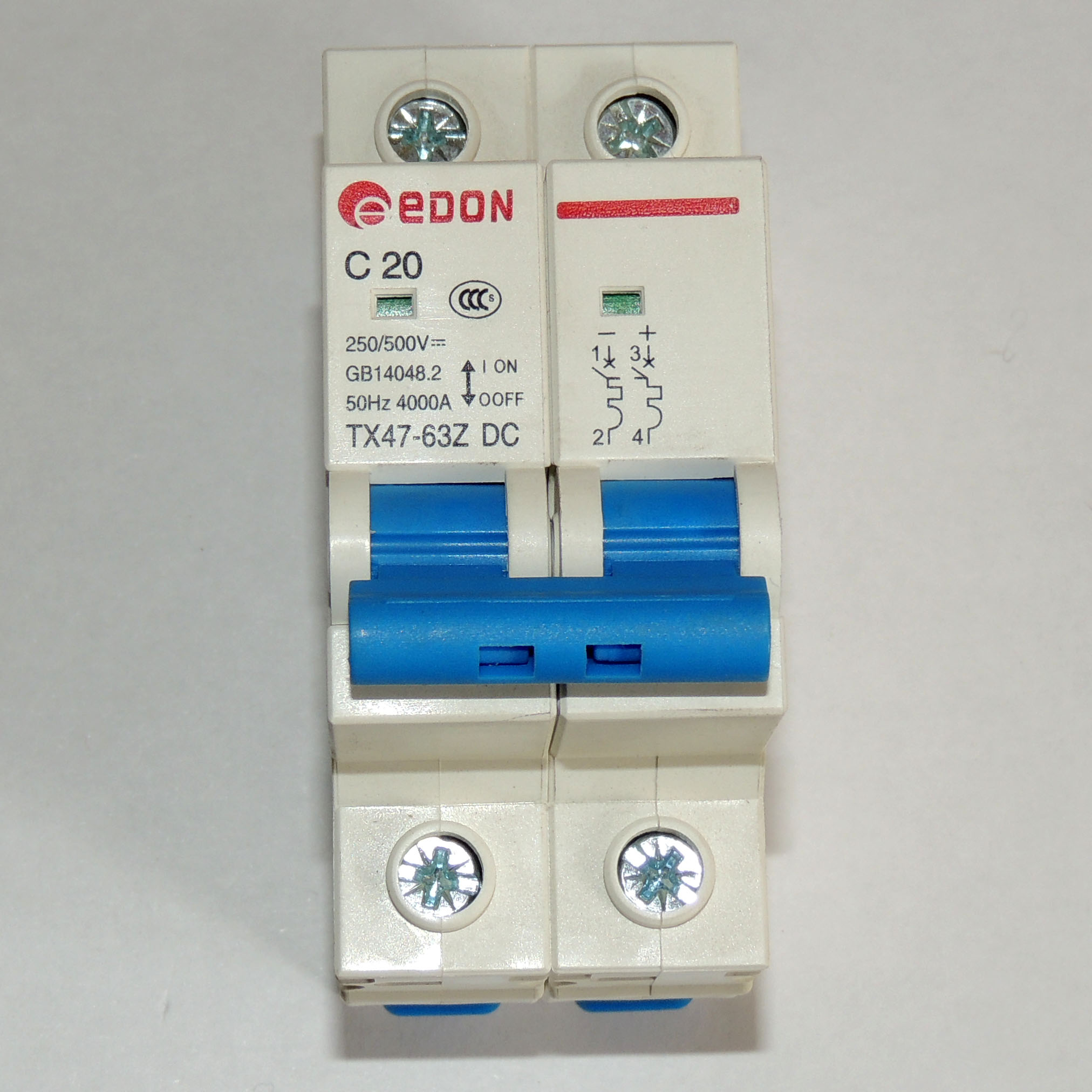

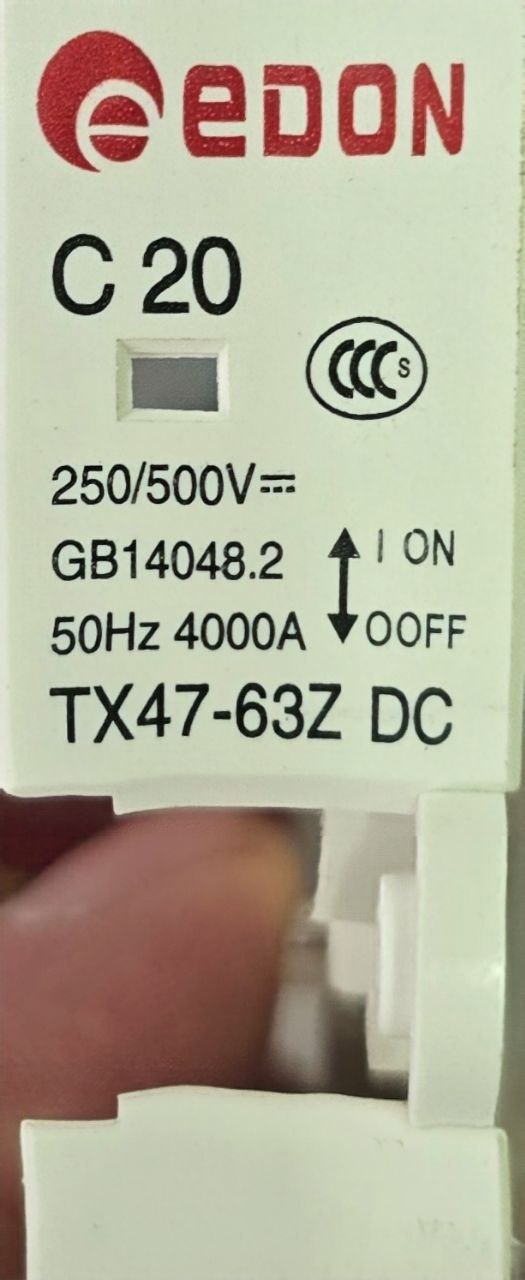

⚙️ Для каких напряжений подходит: 250/500V== и что означает «250 В на полюс»?

Указание 250/500V== означает, что выключатель рассчитан на максимум 250 В постоянного тока на один полюс. Чтобы безопасно разрывать цепь постоянного тока напряжением до 500 В, нужно использовать двухполюсное подключение, при котором каждая секция автомата разрывает половину напряжения (по 250 В).

То есть автомат можно использовать в цепи 500 В DC, если задействованы оба полюса. При использовании только одного полюса максимальное безопасное напряжение — 250 В.

Это важное требование, связанное с особенностями дугообразования при разрыве цепей постоянного тока: в отличие от переменного тока, в DC-цепях отсутствует естественное «обнуление» тока, что усложняет гашение дуги при отключении. Поэтому конструкция автомата предусматривает увеличенные воздушные зазоры, специализированные камеры и высокотемпературные изоляционные материалы.

⚠️ Почему нельзя использовать обычные AC-автоматы в DC-цепях

AC-выключатели рассчитаны на быстрое гашение дуги за счёт смены полярности тока 50/60 раз в секунду. В цепях DC такой механизм не работает, и дуга может продолжаться значительно дольше, вызывая оплавление контактов или пожар.
TX47-63Z DC специально сконструирован для безопасного отключения постоянного тока, и его использование в DC-системах — это вопрос не только эффективности, но и безопасности.

✅ Применение TX47-63Z DC:

• Солнечные электростанции (фотомодули, MPPT-контроллеры, аккумуляторы)

• Резервное электропитание и источники бесперебойного питания

• Щиты постоянного тока

• Электромобили и зарядные станции

• Системы промышленной автоматизации на DC
